信号機の銘板を読もう
信号灯器の背面には、製造年月や型番などが記載された銘板が貼り付けられています。
この銘板には面白い法則があるので、ぜひ参考にしていただければと思います。
一見すると数字やアルファベットが並んでいるだけに見えますが、それぞれに灯器の種類や大きさ、構造などを示す意味があります。
ここでは、代表的な仕様番号や形式記号の読み方を、わかりやすくまとめました。
名称と警交仕規の番号
- 警交仕規とは、信号機を含めた交通関連機器に警察庁が定めた仕様のこと。
- 交通機器の仕様ごとに番号が割り当てられ、信号灯器関連では下記が挙げられています。
警交仕規第２３号 金属製車両用交通信号灯器
昭和５４年～平成１４年頃の鉄製・アルミ製の灯器。
警交仕規第２４号 樹脂製車両用交通信号灯器
昭和５４年～平成１４年頃の樹脂製（主にポリカーボネイト・ＦＲＰ製）の灯器。
警交仕規第２４５号 Ｕ形車両用交通信号灯器
平成１３年～２１年まで設置された、ＵＴＭＳ規格に適合した灯器。金属・樹脂の区別はない。
警菅仕第２２号 Ｕ形車両用交通信号灯器(LED)
平成１３年～令和７年頃に設置された、ＵＴＭＳ規格に適合した警視庁エリア専用仕様灯器。灯器幅やＬＥＤユニット等に独自の仕様が定められていた。
警交仕規第２９号 樹脂製歩行者用交通信号灯器
昭和５４年～平成１４年頃の樹脂製（主にポリカーボネイト・ＦＲＰ製）の歩行者灯器。
警交仕規第３０号 金属製歩行者用交通信号灯器
昭和５４年～平成１４年頃の鉄製・アルミ製の歩行者灯器。
警交仕規第２４９号 Ｕ形歩行者用交通信号灯器
平成１０年～２１年まで設置された、ＵＴＭＳ規格に適合した灯器。金属・樹脂の区別はない。
警菅仕第２５号 Ｕ形歩行者用交通信号灯器(LED)
平成１３年～設置されている、ＵＴＭＳ規格に適合した警視庁エリア専用仕様灯器。
警交仕規第１０１４号 交通信号灯器（車両用／歩行者用）
平成２１年以降設置されている現行規格の灯器。車両用・歩行者用も同じ仕様番号となった。
警菅仕第４７号 交通信号灯器（車両用）
令和７年以降～設置されている、所謂低コスト世代（２５０ｍｍ）の警視庁エリア専用仕様灯器。
信号機の「形式」のルール
銘板に記された形式は、数字やアルファベットの並びによって灯器の仕様を表しています。ここでは、代表的な記号の意味と読み方を順に紹介します。
各メーカー共通ルール
面数
1＝片面
2＝両面
※矢印灯器は省略される。
種別
H＝横型
V＝縦型
A＝矢印
F＝点滅
レンズ径
2(フラット型は25)＝250mm
3(フラット型及び電材の1014薄型は30)＝300mm
4＝450mm
※Ｕ形以降で300mm用ボディ+300ｍｍレンズの場合は省略される。
灯数
1＝1灯
2＝2灯
3＝3灯
4＝4灯
5＝5灯
メーカー独自形式
フラット型及び電材の1014薄型ＬＥＤの場合：Ｌ
スタンレーダークアイ：Ｂ
コイトの場合はボディの形式とレンズの組み合わせ
小糸の角型・警交なしの包丁灯器・自転車用灯器の場合
面数
K＝片面
2K＝前後両面
※片面灯器の「1」は省略される。
レンズ径
B＝200mm
C＝250mm
D＝300mm
H＝歩行者用
種別
H＝横型
V＝縦型
灯数
1＝1灯
2＝2灯
3＝3灯
4＝4灯
5＝5灯
ボディ／レンズ形式
S＝金属製
F＝ＦＲＰ製
E＝歩行者灯
U＝LEDレンズユニット式
K=LEDディスクリート式
京三のＵ形以降の灯器の場合
※歩行者灯器の場合、用途・ボディ形式以降についてPSP以前は「PVUD」・PSK以降は「PV01」となる。
用途
V＝車両用
P＝歩行者用
ボディ形式
LA＝2世代アルミ厚型(かまぼこ)
AC＝3世代アルミ厚型(おまる)
AT＝アルミ薄型
SP＝ステンレス一体
SS=ステンレス分割
SD＝電材薄型
SM＝電材小型
面数
1＝片面
2＝前後両面
※片面矢印灯器の「1」の代わりに「A」が入る。
種別
H＝横型
V＝縦型
※矢印灯器の場合は末尾に付く。
レンズ径
2＝250mm
3＝300mm
※片面矢印300mm灯器の「3」は省略される。
灯数
1＝1灯
2＝2灯
3＝3灯
4＝4灯

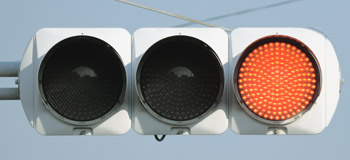

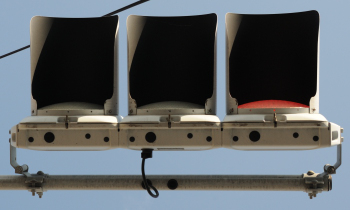

コイト灯器(厚型・薄型)の形式末尾につくアルファベットの意味
ＧＹＲ
ＬＥＤユニットが使われている灯火。（Ｇ：青 Ｙ：黄 Ｒ：赤）
ボディ形式
S：鉄板丸形
P：ポリカーボネート製
F：FRP製
A：アルミ分割
D:アルミ一体
T：アルミ薄型
レンズ／ＬＥＤユニット
N：西日対策
U：小粒LED
UN：中粒LED
UL・L：LEDレンズユニット

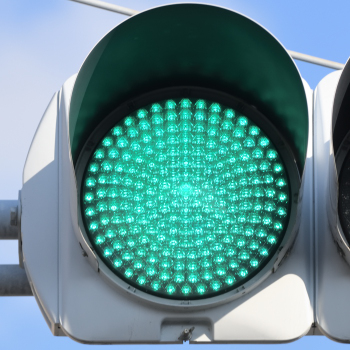

K1～K5:3世代LEDディスクリート式
K6:3世代LED面拡散式
C・C2：3世代LEDディスクリート式
C6:4世代LED面拡散式
日本信号の灯器
（ＤＸ型の一部及び分割型のＬＥＤ灯器・Ｕ形以降の灯器）の形式
ED1234A
日本信号独自の形式となっています。詳細は「交通信号機図鑑」を参照ください。
