信号機の支持の方式

信号機は、道路条件や地域性に応じてさまざまな支持方式で設置されています。代表的な設置方式を、実例写真とあわせて紹介します。

頭上式…主に灯器が道路の上部にくる設置法。

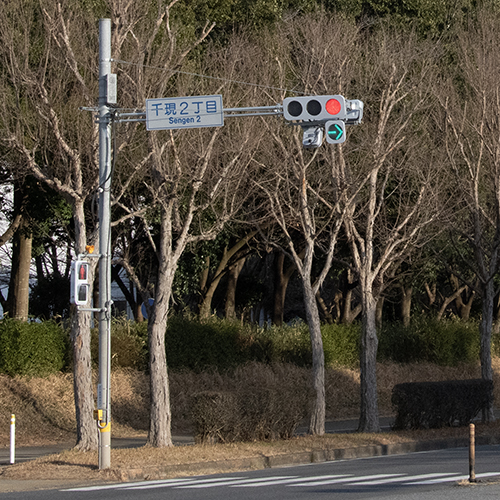

通常アーム式

パイプ状の腕金を２本(又は１本)使用する一般的な方式。

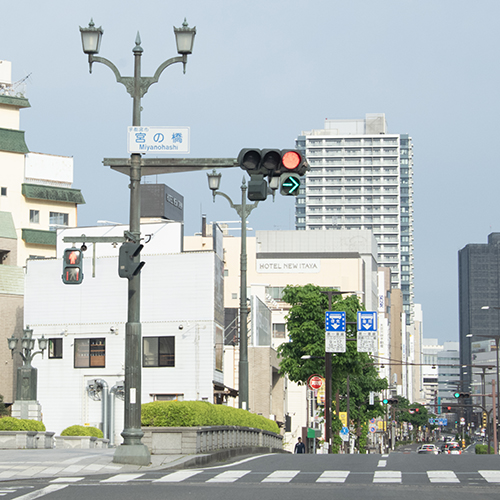

デザインアーム式

装飾を施した信号柱・アームに灯器を取り付ける方式で、観光地や市街地に見られる。

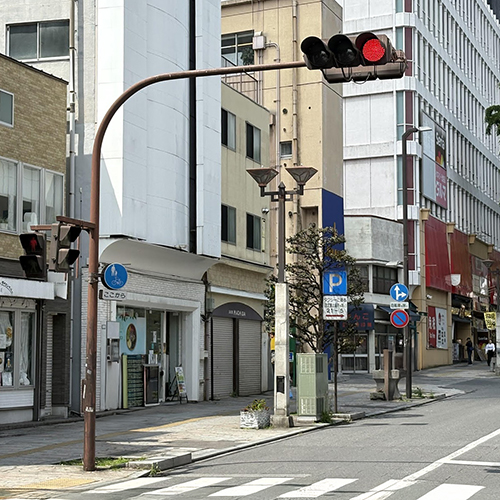

曲柱式

太いパイプをL字形に曲げた信号柱を使うデザインアームの一種。

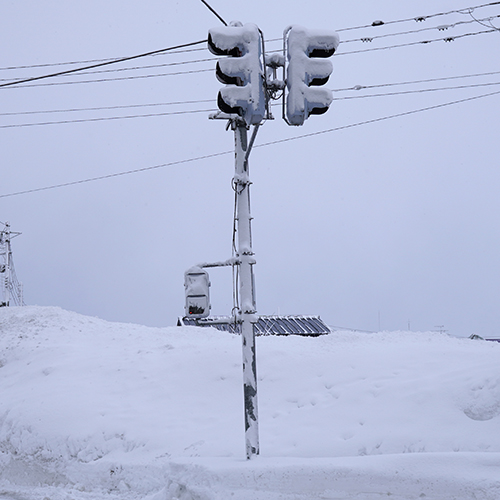

豪雪型設置

間隔を開けたアームに縦型灯器を取り付ける方式で日本海側に多い。雪の重みで灯器が下を向かないようにするためのもの。

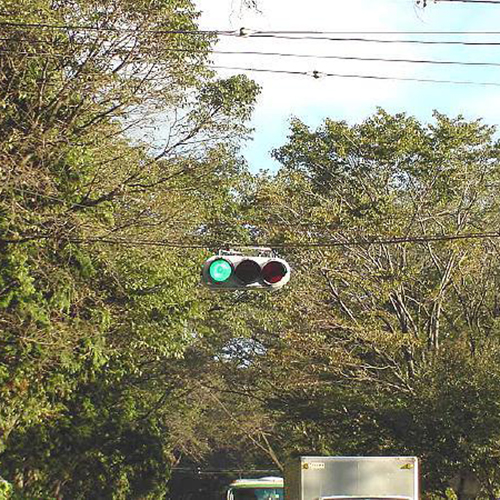

懸垂式

交差点の隅に立てた信号柱から信号灯器をワイヤーで吊る方式。信号ファンの間では、複数の方向の信号が腕金又はワイヤーで交差点の中央に吊られた設置方法を総称して言うことが多い。

ブリッジ式

道路をまたぐアーチ状の柱（ブリッジ）に信号を取り付ける方式。

路側式／中央式…アームを使用しないか、使用しても路側か中央分離帯から道路に張り出さないように設置する方式。

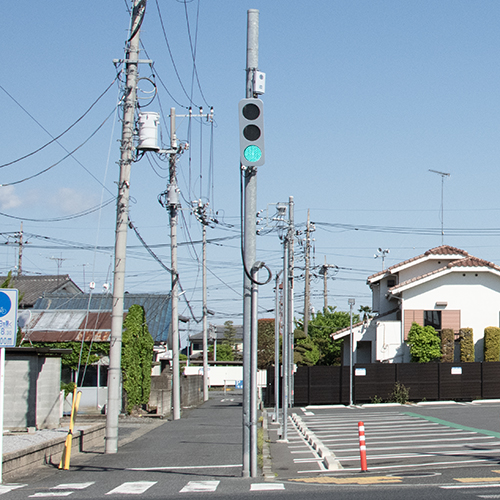

側柱式

信号柱の側面に灯器を取り付ける方式。

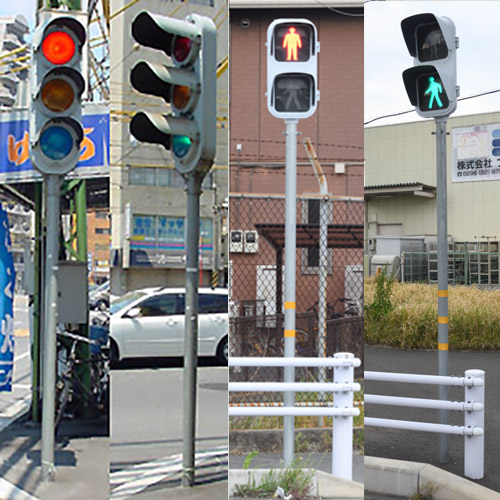

柱頭式

金具を使うか、串刺しにするなどして信号柱の先端に灯器を取り付ける方式。日本国内においては歩行者灯器で時々見られ、三位灯では滅多に見られない。
